ตู้ควบคุมภายในและภายนอกอาคาร ใช้คู่กับโปรแกรมตั้งเวลารดน้ำอัตโนมัติ เพื่อสตาร์ทการทำงานของปั๊มที่ไม่เป็นระบบอัตโนมัติ (ชุดนี้ไม่รวมโปรแกรมตั้งเวลารดน้ำอัตโนมัต)

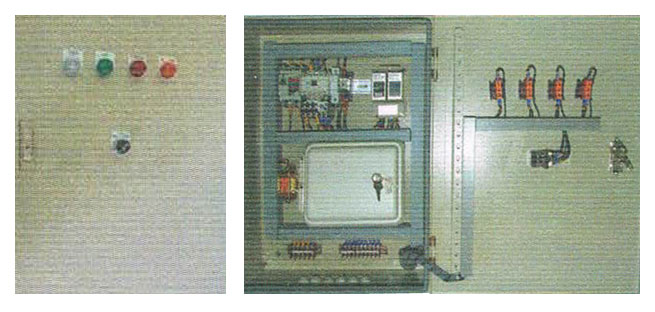

Control-A
- ตู้ควบคุมรุ่นนี้ใช้กับปั๊ม โดยไม่ต้องติดถังแรงดัน สวิท์ืแรงดัน หรือชุด Booster
- มี Floatless Relay ติดตั้งให้ในตู้ เพื่อหยุดการทำงานของปั๊มเมื่อน้ำแห้ง
- มีอุปกรณ์ป้องกันการโหลดเกิน (Overload Device) ตัดการทำงานของปั๊ม เมื่อกระแสไฟเกิน
|
ขนาดของปั๊ม HP |
ชุดตู้สำหรับในอาคาร (Indoor)
รหัสสินค้า |
ชุดตู้สำหรับนอกอาคาร (Outdoor)
รหัสสินค้า |
0.50 |
STD-415-010050 |
STD-415-020050 |
0.75 |
STD-415-010075 |
STD-415-020075 |
1.50 |
STD-415-010100 |
STD-415-020100 |
2.00 |
STD-415-010150 |
STD-415-020150 |
2.50 |
STD-415-010200 |
STD-415-020200 |
3.00 |
STD-415-010250 |
STD-415-020250 |
3.50 |
STD-415-010300 |
STD-415-020300 |
4.00 |
STD-415-010400 |
STD-415-020400 |
การใช้งานต้องเลือกตู้ควบคุมให้ตรงกันกับขนาดของปั๊มเท่านั้น |
รูปเปรียบเทียบ ส่วนประกอบชุดปั๊มน้ำอัตโนมัติ (Booster Pump) |
|
ส่วนประกอบชุดปั๊มน้ำอัตโนมัติ (Booster Pump) ประกอบไปด้วยดังนี้
1.ปั๊มน้ำ
2.ถังแรงดัน ถังแรงดันที่สามารถติดตั้งบนแท่นได้ จะต้องมีขนาดไม่ใหญ่กว่า 500 ลิตร
3.โปรแกรมตั้งเวลารดน้ำ
4.ตู้ควบคุม พร้อมอุปกณณ์ไฟฟ้า Control-B (รูปด้านล่าง)
5.ชุดแท่นวางปั๊ม และตู้ควบคุม ประกอบด้วยแท่นเหล็กวางชุดปั๊ม และตู้ควบคุม/ท่อเฮดเดอร์/วาล์วน้ำ/เช็ควาล์ว/เกจวัดแรงดัน/อุปกรณ์ติดตั้งชุด Booster
6.อุปกรณ์เสริม สำหรับตู้ควบคุม
|
ตู้ควบคุมภายนอนอาคาร ใช้คู่กับโปรแกรมตั้งเวลารดน้ำอัตโนมัติ สำหรับปั๊มน้ำอัตโนมัติ (Booster Pump)

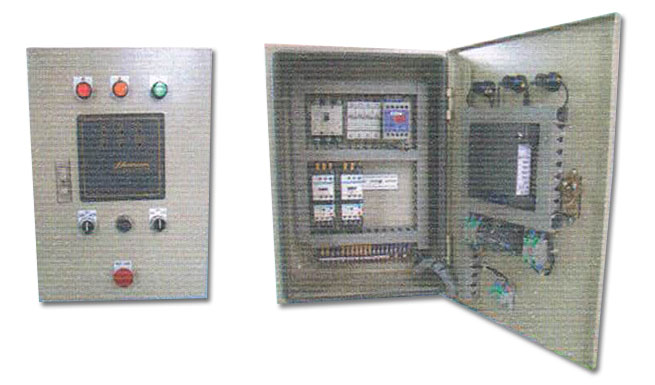

Control-B
4. ตู้ควบคุมพร้อมอุปกณณ์ไฟฟ้า Control-B
- มี Floatless Relay ติดตั้งให้ในตู้ เพื่อหยุดการทำงานของปั๊มเมื่อน้ำแห้ง
- ตรวจสอบสถานะของ Overload เพื่อการสั่งงานปั๊มได้ถูกต้องแม่นยำ
- ทำงานได้ทั้งแบบ Alternate และ Parallel
- แสดงสถานะการทำงานด้วย Pilot Lamp
|
ขนาดของปั๊ม HP |
ลักษณะวงจร Type |
ตู้ควบคุมสำหรับปั๊ม 1 ตัว |
ตู้ควบคุมสำหรับปั๊ม 2 ตัว |
ชนิดใช้ Relay Switch |
ชนิดใช้ PC Board |
ชนิดใช้ Relay Switch |
รหัสสินค้า |
รหัสสินค้า |
รหัสสินค้า |
0.50 |
จ่ายไฟเข้ามอเตอร์โดยตรง
Direct Online |
STD-415-1130005 |
STD-415-1210005 |
STD-415-1230005 |
0.75 |
STD-415-1130007 |
STD-415-1210007 |
STD-415-1230007 |
1.0 |
STD-415-1130010 |
STD-415-1210010 |
STD-415-1230010 |
1.5 |
STD-415-1130015 |
STD-415-1210015 |
STD-415-1230015 |
2.0 |
STD-415-1130020 |
STD-415-1210020 |
STD-415-1230020 |
2.5 |
STD-415-1130025 |
STD-415-1210025 |
STD-415-1230025 |
3.0 |
STD-415-1130030 |
STD-415-1210030 |
STD-415-1230030 |
4.0 |
STD-415-1130040 |
STD-415-1210040 |
STD-415-1230040 |
5.0 |
STD-415-1130050 |
STD-415-1210050 |
STD-415-1230050 |
7.5 |
สตาร์ เดลตาร์ Star Delta |
STD-415-1140075 |
STD-415-1220075 |
STD-415-1240075 |
10.0 |
STD-415-1140100 |
STD-415-1220100 |
STD-415-1240100 |
15.0 |
STD-415-1140150 |
STD-415-1220150 |
STD-415-1240150 |
20.0 |
STD-415-1140200 |
STD-415-1220200 |
STD-415-1240200 |
25.0 |
STD-415-1140250 |
STD-415-1220250 |
STD-415-1240250 |
|
5. ชุดแท่นวางปั๊มและตู้ควบคุม
ประกอบด้วย แท่นเหล็กวางชุดปั๊ม และตู้ควบคุม/ท่อเฮดเดอร์/วาล์วน้ำ/เช็ควาล์ว/เกจวัดแรงดัน/อุปกรณ์ติดตั้งชุด Booster |
